Máy quét 3D Photogrammetry chuyên dùng cho việc kiểm tra 3d những sản phẩm lớn và rất lớn. Máy quét 3D Photogrammetry sử dụng công nghệ chụp hình thu điểm tốc độ cao. Tạo mẫu nhanh cung cấp dòng máy quét 3D này.
Máy quét 3D Photogrammetry:
Nói về việc kiểm tra 3D kích thước sản phẩm, bạn sẽ nghĩ ngay đến thước kẹp, panme, thước dây… hay công nghệ hơn thì là những loại máy như đo 3 chiều CMM hay đo kính phóng, easy laser. Ngày nay với những mẫu có thiết kế biên dạng phức tạp và uốn lượn hơn thì có công nghệ quét 3D, máy quét 3D dùng để kiểm tra.
Đào tạo SolidWorks Cá nhân
888₫ 666Đ
Chương trình đa dạng cho người mới bắt đầu, người đi làm, sinh viên…

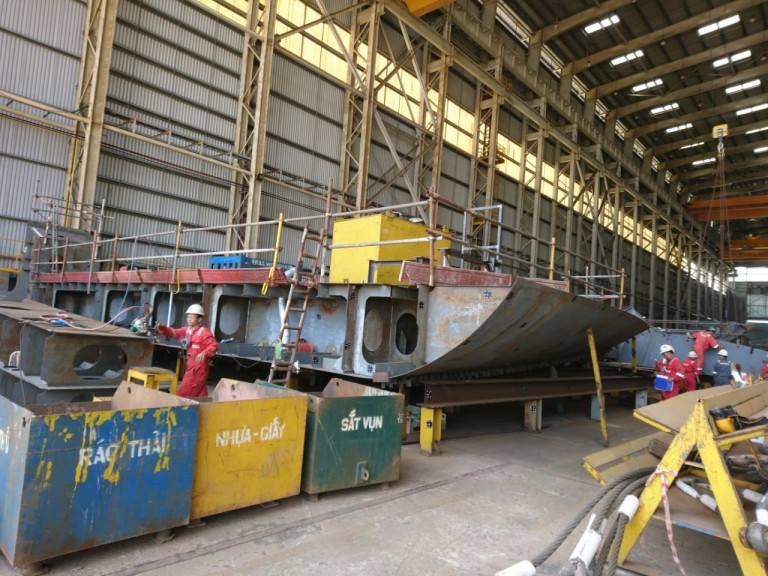

Nhưng với những mẫu có kích thước lớn như tàu, cầu, cối xay gió… thì những phương pháp trên sẽ gặp rất nhiều khó khăn. Khó khăn về cách thức thực hiện, công cụ hỗ trợ, nhân sự để thực hiện, cũng như thời gian và chi phí cho việc kiểm tra.
Và đó là điểm mạnh của công nghệ kiểm tra Photogrammetry – Đo lường bằng phương pháp chụp ảnh. Ra đời từ 1983 với hơn 700 hệ thống đo kiểm V-Stars được sử dụng trên toàn thế giới, GSI là đơn vị đi đầu trong lĩnh vực này.
Ứng dụng chính cho những lĩnh vực: máy bay, hàng không, sản xuất ô tô, đóng tàu, ăng ten, hạt nhân, điện gió công nghiệp.
Độ chính xác lên đến +- 10 micron/ 10 m.
Môi trường kiểm tra: trên bờ, dưới nước, nhiệt độ cao, lơ lửng trên không…
Vậy Kiểm tra bằng phương pháp Photogrammetry là gì?

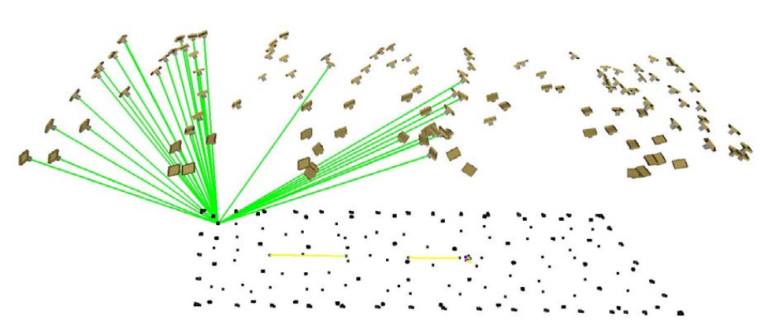

Có thể hiểu đơn giản là phương pháp Kiểm tra dựa trên biên dạng hình học của sản phẩm bằng ảnh chụp. Đưa vào phần mềm để xác định tọa độ 3 chiều của sản phẩm và xuất ra báo cáo kiểm tra.
Để thực hiện việc kiểm tra sẽ gồm những công cụ:
- Máy ảnh đơn hoặc đôi (máy ảnh chuyên dụng, không phải phải máy ảnh chụp ảnh ngoài thị trường)

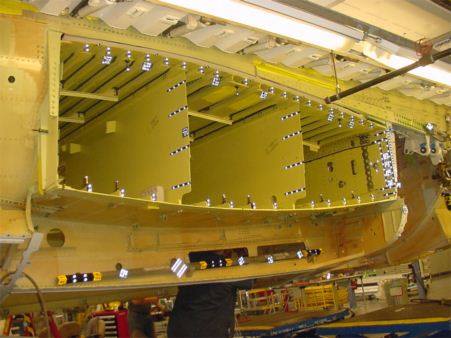

- Điểm dán, nam châm hoặc thanh Scale bar để làm tham chiếu và có kích thước chính xác của mẫu
- Phần mềm kiểm tra
Thời gian thực hiện sẽ tùy thuộc vào mẫu nhưng khái quát sẽ bao gồm:
- Xác định việc kiểm tra: 10 phút
- Dán điểm, đặt thanh scale bar: 15 phút
- Chụp ảnh: 5 phút
- Đưa dữ liệu vào máy tính: 2 phút
- Phân tích dữ liệu: 5 phút
- Tổng thời gian: 37 phút

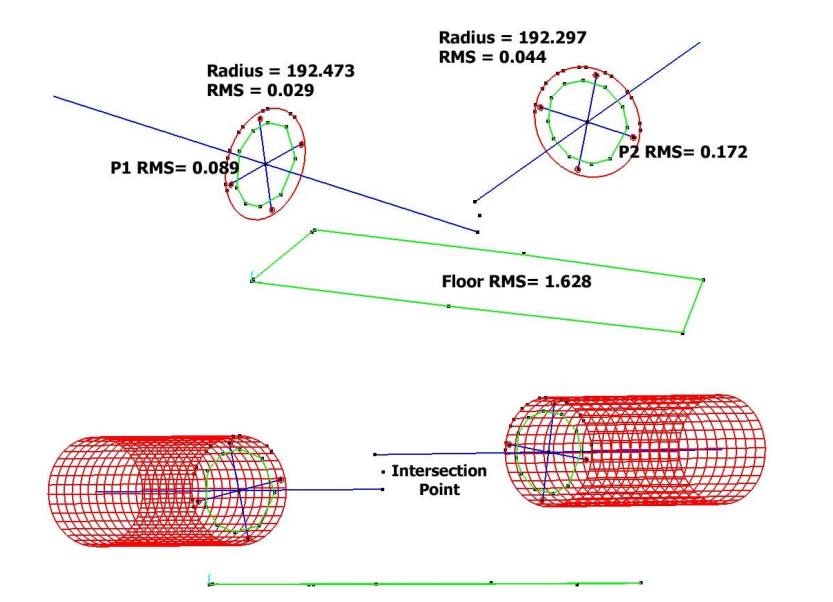

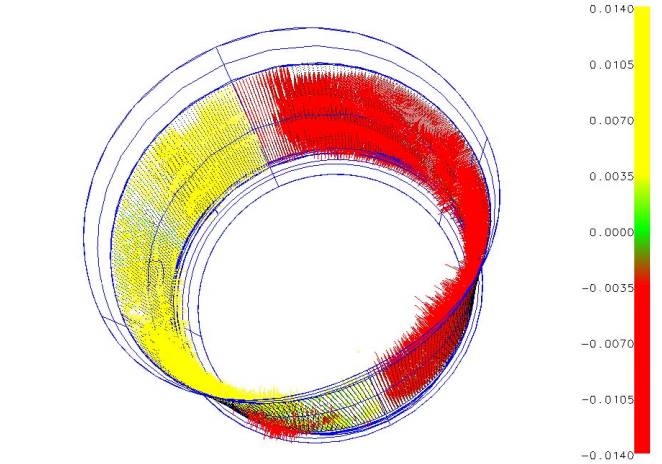

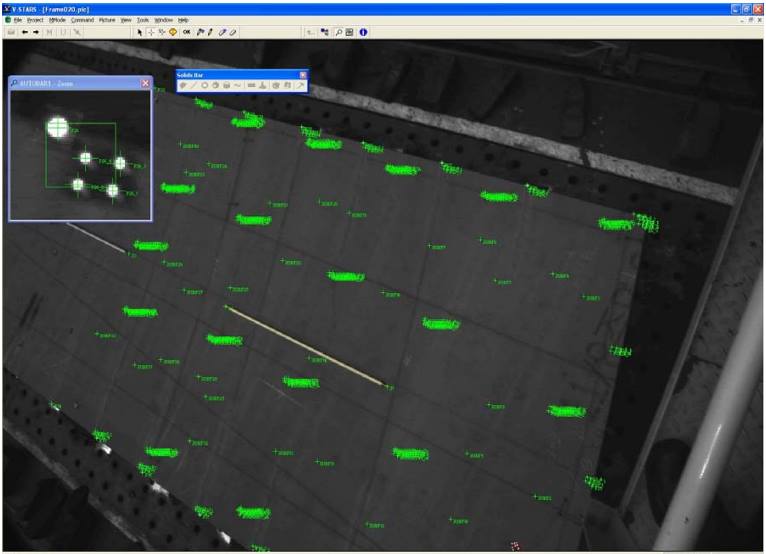

Từ đó sẽ nhận diện trong phần mềm và đưa ra phân tích báo cáo kết quả kiểm tra:
