Có một câu tôi rất hay nghe ở phòng QC các nhà máy: “Đo bằng thước kẹp thì được vài kích thước, còn cả bề mặt cong kia thì ai biết nó lệch ở đâu?”. Đúng vậy. Thước kẹp, panme, đồng hồ so trả lời rất tốt câu hỏi “lỗ này bao nhiêu milimet”, nhưng bó tay trước câu hỏi “cả tấm vỏ này có đúng hình như bản vẽ không”. Đó là chỗ máy quét 3D phát huy tác dụng.

Hai câu chuyện gần đây, một từ đường đua, một từ xưởng đóng tàu, minh họa rất rõ cách quét 3D đi vào khâu kiểm tra chất lượng.

Black Falcon: quét 3D để dám đưa xe trở lại đường đua

Theo 3D Printing Industry (20/8/2026), đội đua Black Falcon dùng máy quét FreeScan Trak Nova của SHINING 3D để kiểm tra chiếc Porsche 911 GT3 Cup sau một tai nạn nghiêm trọng tại giải 24 giờ Nürburgring. Xe hư hỏng đến mức phải dựng lại kết cấu. Trước khi đưa xe trở lại đường Nordschleife, đội kỹ thuật quét các vùng đã sửa để đánh giá trực tiếp hình học của kết cấu, thay vì chỉ dựa vào kiểm tra bằng mắt và dụng cụ đo thông thường.

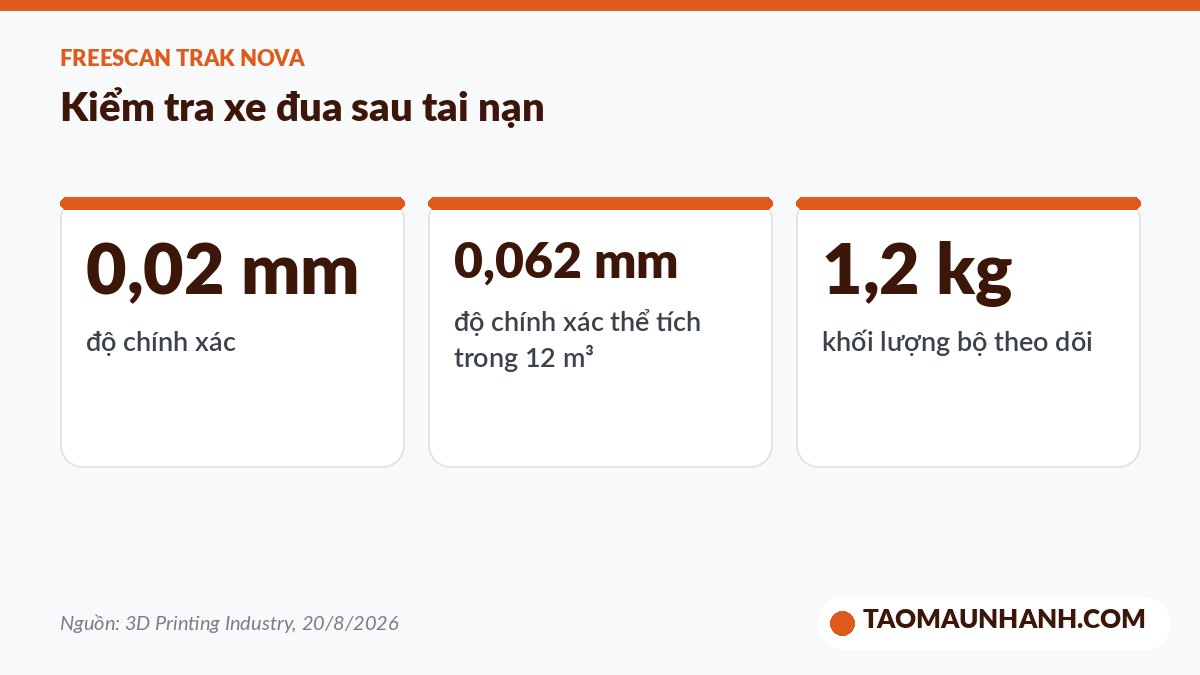

Thông số của hệ quét: độ chính xác 0,02 mm, độ chính xác thể tích 0,062 mm trong vùng làm việc 12 m³, được kiểm định tại phòng thí nghiệm đạt ISO/IEC 17025 theo VDI/VDE 2634 phần 3 và ISO 10360. Tính năng đo ảnh bằng video giúp không cần điểm mốc mã hóa trên vùng quét tới 2.600 × 2.200 mm. Bộ theo dõi nặng 1,2 kg, đầu quét vùng rộng 1,6 kg, gói gọn trong một vali.

Đội còn quét bộ cánh gió trước (splitter) để đưa dữ liệu vào mô phỏng khí động học CFD, thay cho một phần thử nghiệm vật lý tốn kém. Nghĩa là dữ liệu quét không chỉ dùng để “bắt lỗi”, mà trở thành dữ liệu kỹ thuật đầu vào.

JOME: quét lại sau mỗi công đoạn gia công

Câu chuyện thứ hai còn gần với xưởng cơ khí hơn. 3D Printing Industry (20/10/2026) cho biết JOME Engineering tại Dubai làm một chân vịt tàu thay thế bằng công nghệ in kim loại hồ quang dây (WAAM) trên hệ Vipra AM của Caracol. Không có bản vẽ hay khuôn đúc, nên họ quét 3D chân vịt cũ để làm “bản gốc số”. Chân vịt hoàn thiện bằng thép không gỉ SS316L, nặng 26 kg, đường kính 685 mm.

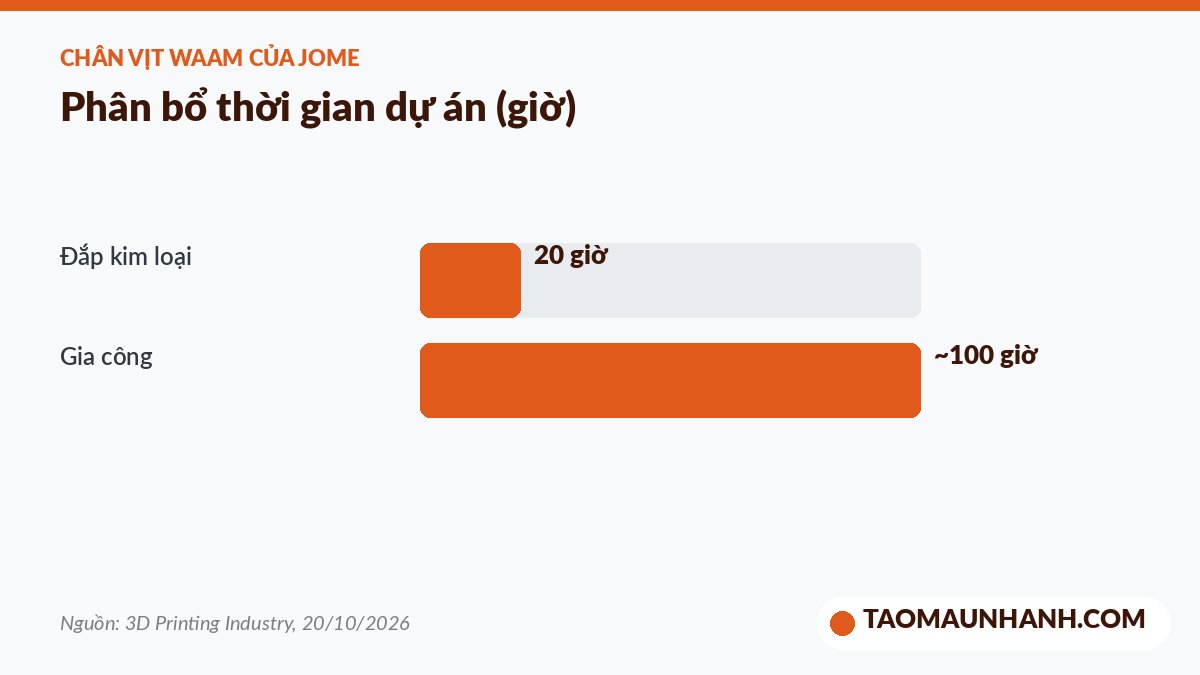

Phần tôi muốn nhấn mạnh là cách họ dùng quét 3D trong suốt quá trình. Moay-ơ được gia công trước, kiểm tra thẩm thấu chất màu để chắc không nứt, không rỗ, rồi mới đắp ba cánh. Cánh chân vịt là mặt cong xoắn tự do, rất ít điểm chuẩn, nên việc gá đặt và căn chỉnh khi phay rất khó. Để kiểm soát sai lệch, nhóm quét lại chân vịt sau mỗi công đoạn, so với bản gốc số để xác nhận còn đủ lượng dư cho bước cắt tiếp theo. Tổng dự án khoảng 120 giờ, trong đó chỉ 20 giờ là đắp kim loại, còn lại khoảng 100 giờ gia công và hoàn thiện. Theo Caracol, so với đúc, thời gian giao hàng giảm khoảng 60% và chi phí giảm khoảng 40%.

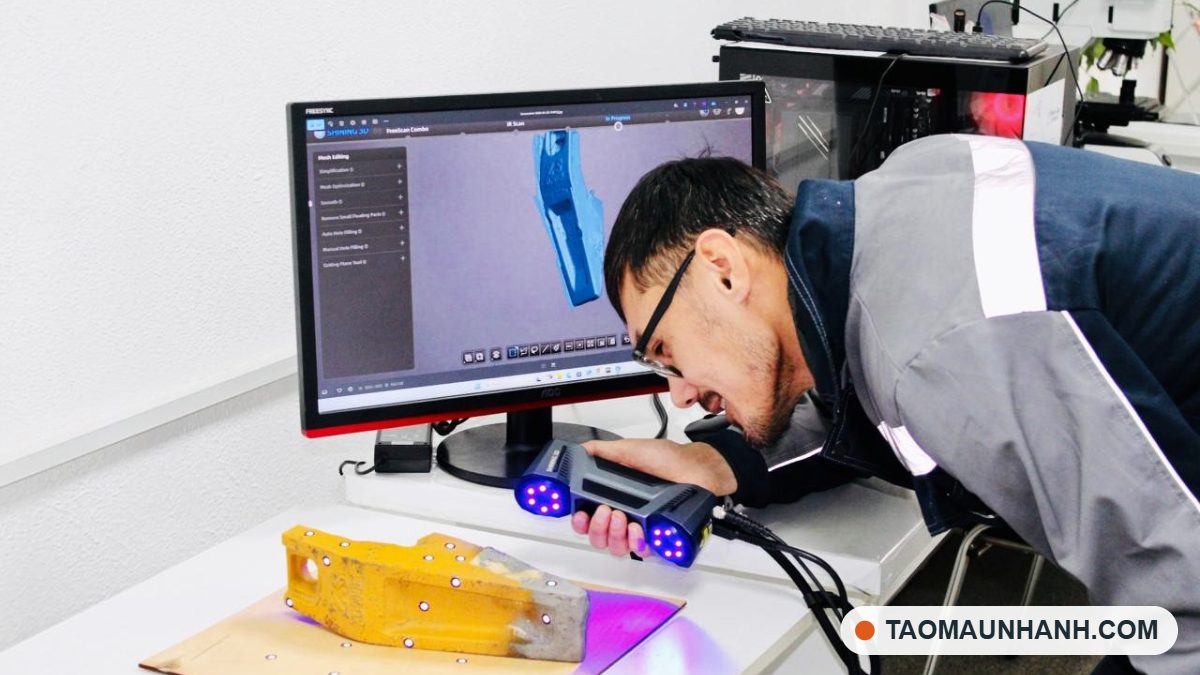

Quy trình đo kiểm bằng máy quét 3D: tôi làm thế nào ở xưởng

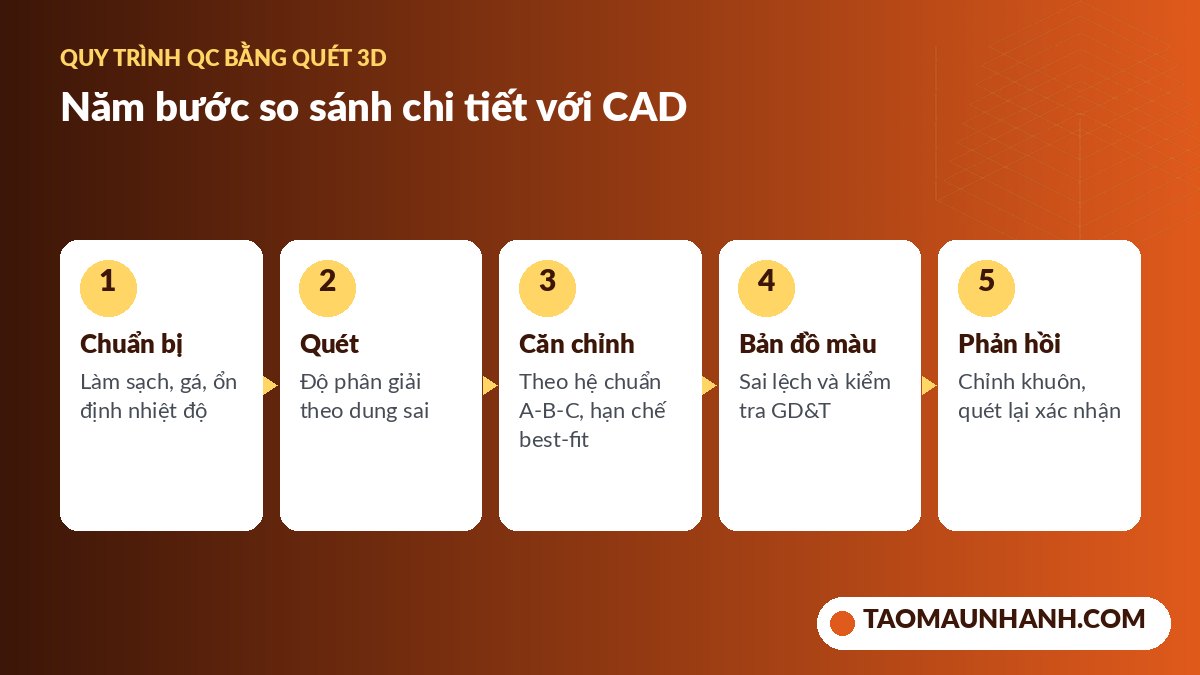

Dù là vỏ nhựa ép phun, chi tiết in 3D hay vật đúc, quy trình so sánh với CAD cơ bản giống nhau:

1. Chuẩn bị: làm sạch chi tiết, gá cố định, để chi tiết ổn định nhiệt độ cùng phòng đo. Chi tiết vừa ra khỏi máy ép hay lò nhiệt luyện mà đo ngay thì số liệu không đáng tin.
2. Quét: chọn độ phân giải theo dung sai cần kiểm, quét đủ các mặt quan trọng.
3. Căn chỉnh (alignment): đây là bước quyết định kết quả. Căn theo hệ chuẩn trên bản vẽ (mặt A, B, C) chứ không chỉ “khớp tốt nhất” (best-fit). Best-fit có thể giấu sai lệch thật bằng cách chia đều lỗi ra mọi phía.
4. So sánh và xuất bản đồ màu: vùng xanh là trong dung sai, vàng đỏ là dư vật liệu, xanh dương là thiếu. Kèm theo là kiểm tra kích thước hình học (GD&T): độ phẳng, độ song song, vị trí lỗ.
5. Báo cáo và phản hồi: gửi báo cáo cho bộ phận khuôn hoặc gia công để chỉnh, rồi quét lại xác nhận.

Với chi tiết in 3D, bản đồ màu đặc biệt hữu ích để thấy độ cong vênh, co rút theo phương nào, từ đó bù tỷ lệ trong phần mềm cắt lớp hoặc đổi hướng in.

Chọn máy quét cho QC: bắt đầu từ bài toán, không phải từ thông số

SHINING 3D Metrology trong buổi giới thiệu ngày 9/9/2026, theo 3D Printing Industry (15/9/2026), chia sản phẩm theo bốn kịch bản: kiểm tra tôn tấm ô tô, kiểm tra trong sản xuất máy chủ (máy FreeScan Trak Nova+ đạt tới 7,6 triệu điểm/giây), kiểm tra tự động chi tiết ô tô cỡ lớn, và đo chi tiết chính xác nhỏ. Hãng nhấn mạnh việc chọn máy phụ thuộc vào kích thước, độ phức tạp, yêu cầu đo, môi trường kiểm tra và quy trình sản xuất. Tôi hoàn toàn đồng tình với cách tiếp cận này.

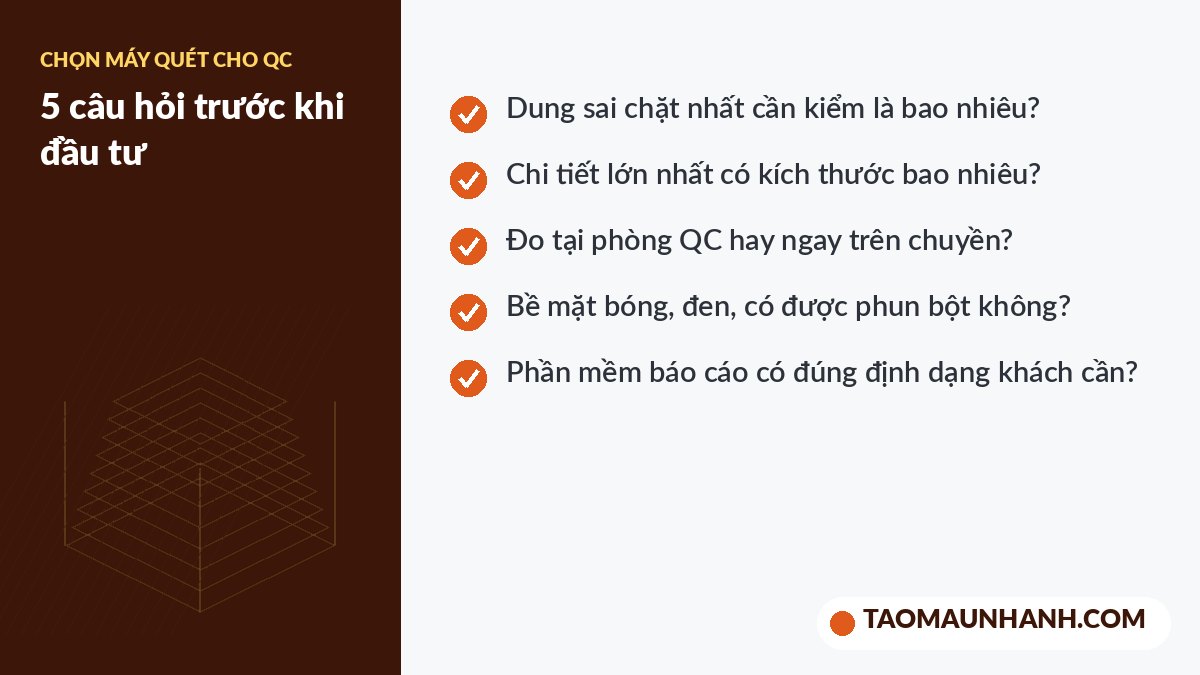

Câu hỏi tôi thường đặt cho khách trước khi tư vấn máy quét QC:

• Dung sai chặt nhất cần kiểm là bao nhiêu? Quy tắc thực hành: độ chính xác máy nên tốt hơn dung sai cần kiểm vài lần.
• Chi tiết lớn nhất bao nhiêu? Vật cỡ mét cần máy có độ chính xác thể tích tốt, có bộ theo dõi quang học hoặc đo ảnh kèm theo.
• Đo ở phòng QC hay ngay trên chuyền? Có cần đo tự động bằng robot không?
• Bề mặt có bóng, đen, phản quang không? Có được phun bột không?
• Phần mềm báo cáo có đáp ứng định dạng mà khách hàng của anh chị yêu cầu không?

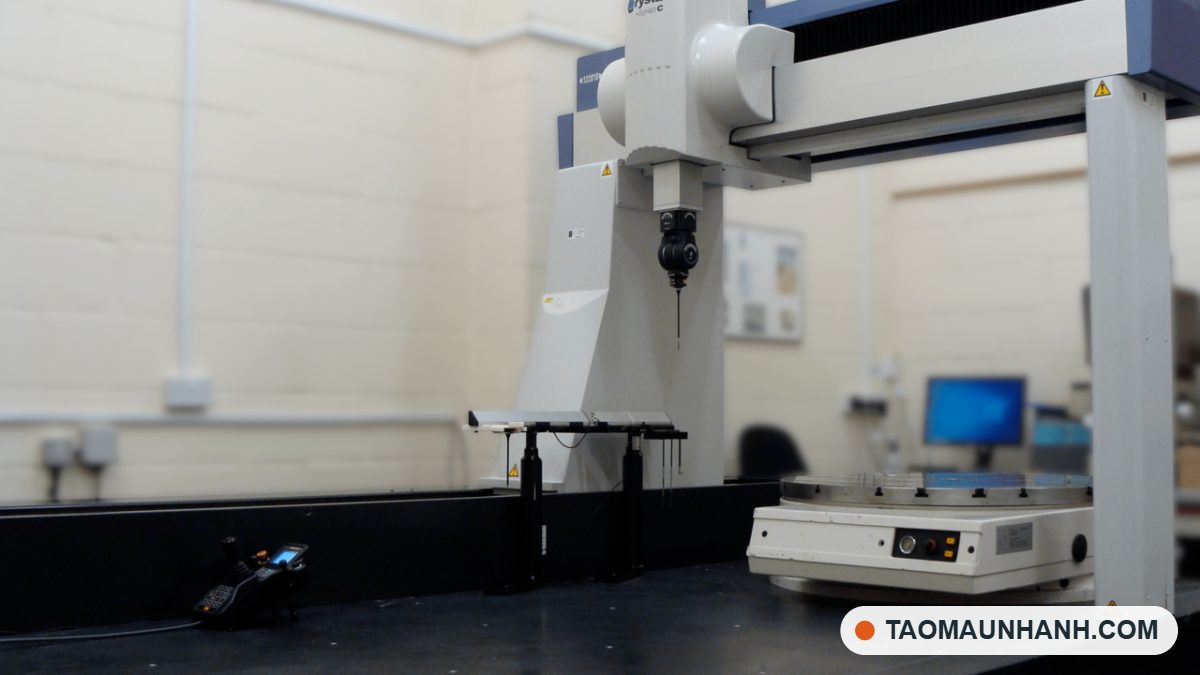

Máy quét 3D không thay thế hoàn toàn máy đo tọa độ CMM với những kích thước cần độ chính xác micromet. Nhưng với bề mặt tự do, chi tiết lớn, kiểm tra nhanh mẫu đầu và theo dõi khuôn mòn theo thời gian, đây là công cụ mà phòng QC hiện đại khó có thể thiếu.

Nguồn tham khảo: 3D Printing Industry (20/8/2026, 20/10/2026, 15/9/2026).
Nguyễn Cường tổng hợp
